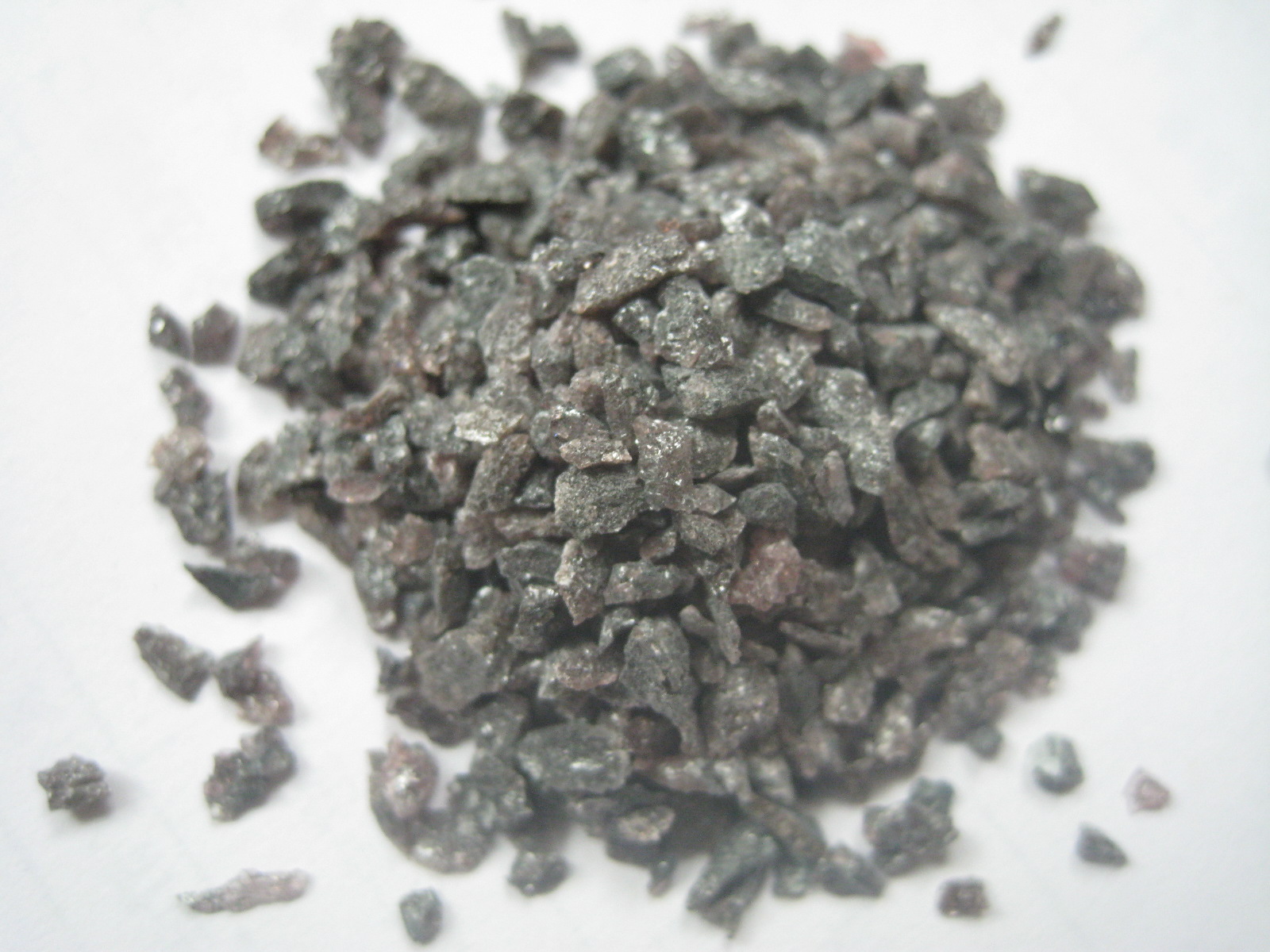

? ? ?棕剛玉抵抗高溫作用下而不熔化的性能才是棕剛玉的耐火度，其他材料也是如此。按照冶金標(biāo)準(zhǔn)YB368-75所規(guī)定的實(shí)驗(yàn)條件，將棕剛玉或棕剛玉耐材制品制成的實(shí)錐與標(biāo)準(zhǔn)錐進(jìn)行比較，以同時(shí)彎倒的標(biāo)準(zhǔn)錐序號(hào)來(lái)表示實(shí)錐的耐火度。我國(guó)的標(biāo)準(zhǔn)測(cè)量溫錐采用錐號(hào)乘以10即為所測(cè)試樣的溫度。例如標(biāo)準(zhǔn)錐(WZ)176表示1760℃。

? ? 在制定測(cè)量耐火度用棕剛玉時(shí)，應(yīng)該注意不摻入影響耐火度的棕剛玉雜質(zhì)，例如鐵屑。如果摻入鐵，需要采用磁選設(shè)備進(jìn)行磁選除鐵。測(cè)量時(shí)，當(dāng)任一試錐的尖端彎倒并接觸錐臺(tái)時(shí)，均需立即觀測(cè)標(biāo)準(zhǔn)錐的彎倒程度，直至后一個(gè)試錐彎倒并接觸錐臺(tái)。

? ? 棕剛玉在高溫冶煉的過(guò)程中需要加入一定量的鐵屑，其目的是增大硅鐵合金的比重與磁性，便于與Al2O3熔體分離，以保障棕剛玉的質(zhì)量和含量;同時(shí)，在鐵屑的參與下，有利于SiO2和TiO2的有效還原。熔體棕剛玉塊破粉碎時(shí)利于通過(guò)磁選除去硅鐵。

? ? 冶煉棕剛玉時(shí)對(duì)鐵屑的質(zhì)量要求：

? ? 對(duì)鐵屑的一般要求是：Fe含量>92%，Si<2%，有色金屬<2%，粒度不大于20mm。所形成的棕剛玉硅鐵合金中Si的含量約在16%左右，比重應(yīng)達(dá)到6~7，這樣的組成有利于與Al2O3熔體分離。因此，鐵屑的加入量可以根據(jù)鋁礬土中SiO2含量和要求的Fe/Si比值(一般取5)計(jì)算而得到

? ? 以上為海旭磨料小編總結(jié)的“棕剛玉微粉的耐火度及冶煉時(shí)要求”相關(guān)內(nèi)容，除此之外，如有需要可以電話聯(lián)系，歡迎您來(lái)電咨詢，洽談合作！
